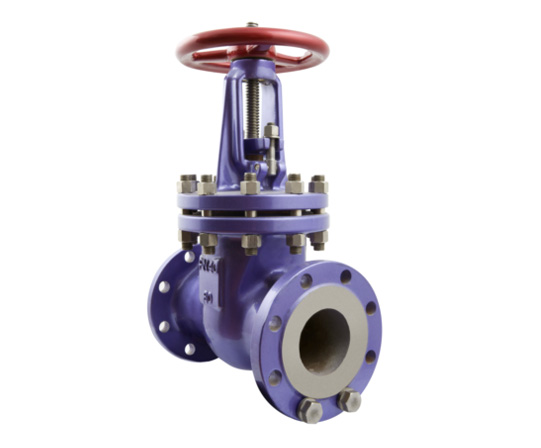

Задвижки стальные клиновые литые с выдвижным шпинделем DN 50/80/100/150/200/250/300/400/500 мм, PN 4,0 МПа, ТУ 3741–001–546348–53–2002

Назначение Применяются в качестве запорного устройства на трубопроводах для перекрытия потока рабочей среды. Рабочая среда — природный газ, вода, пар, нефть, нефтепродукты, жидкий и газообразный аммиак и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. Установочное положение — любое, кроме электроприводом вниз. Климатическое исполнение — У1, ХЛ1, УХЛ1 по ГОСТ 15150–69. Температура окружающей среды: • для исполнения У1 от –40ºС до +40ºС • для исполнения ХЛ1, УХЛ1 от –60ºС до +40ºС. Класс герметичности — А по ГОСТ 9544–2005. Присоединение к трубопроводу — фланцевое, с патрубками под приварку. Присоединительные размеры фланцев клиновых задвижек по ГОСТ 12815–80 — исполнение 2 ряд 2. Строительная длина по ГОСТ 3706–93. Задвижки изготавливаются с ручным управлением (маховик) и под электропривод Материал корпусных деталей — 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 06ХН28МДТ, 20Х23Н18, 15Х5М. Скачать подробную информацию

Таблица исполнений DN, мм Обозначение по чертежу Таблица фигур (т/ф) Температура рабочей среды, °С Климатическое исполнение Материал корпусных деталей Приводное устройство, наименование 50÷250 ГА 11013-050÷250 30с15нж, 30с95нж от -40°С до +425°С У1 20Л Маховик ГА 12013-050÷250 30с915нж, 30с995нж от -40°С до +425°С У1 20Л Электропривод ГА 11013-050÷250-01 30лс15нж, 30лс95нж от -60°С до +425°С ХЛ1 20ГЛ Маховик ГА 12013-050÷250-01 30лс915нж, 30лс995нж от -60°С до +425°С ХЛ1 20ГЛ Электропривод ГА 11013-050÷250-02 30нж15нж, 30нж95нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Маховик ГА 12013-050÷250-02 30нж915нж, 30нж995нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Электропривод ГА 11013-050÷250-03 30нж15нж1, 30нж95нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Маховик ГА 12013-050÷250-03 30нж915нж1, 30нж995нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Электропривод 300÷500 ГА 15013-300÷500 30с515нж от -40°С до +425°С У1 20Л Редуктор ГА 12013-300÷500 30с915нж от -40°С до +425°С У1 20Л Электропривод ГА 15013-300÷500-01 30лс515нж от -60°С до +425°С ХЛ1 20ГЛ Редуктор ГА 12013-300÷500-01 30лс915нж от -60°С до +425°С ХЛ1 20ГЛ Электропривод ГА 15013-300÷500-02 30нж515нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Редуктор ГА 12013-300÷500-02  30нж915нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Электропривод ГА 15013-300÷500-03 30нж515нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Редуктор ГА 12013-300÷500-03 30нж915нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Электропривод
