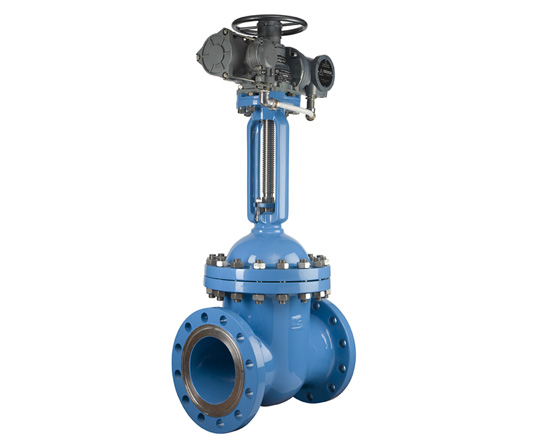

Задвижки стальные клиновые литые с выдвижным шпинделем DN 50/80/100/150/200/250/300/400 мм, PN 6,3 МПа ТУ 3741–001–546348–53–2002

Назначение Применяются в качестве запорного устройства на трубопроводах для перекрытия потока рабочей среды. Рабочая среда — природный газ, вода, пар, нефть, нефтепродукты, жидкий и газообразный аммиак и другие, жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой. Установочное положение — любое, кроме электроприводом вниз. Климатическое исполнение — У1, ХЛ1, УХЛ1 по ГОСТ 15150–69. Температура окружающей среды: • для исполнения У1 от –40ºС до +40ºС • для исполнения ХЛ1, УХЛ1 от –60ºС до +40ºС. Класс герметичности — А по ГОСТ 9544–2005. Присоединение к трубопроводу — фланцевое, с патрубками под приварку, вантузное. Присоединительные размеры фланцев клиновых задвижек по ГОСТ 12815–80 — исполнение 7 ряд 2. Строительная длина по ГОСТ 3706–93 ряд 2. Задвижки изготавливаются с ручным управлением (маховик) и под электропривод Материал корпусных деталей — 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ, 06ХН28МДТ, 20Х23Н18, 15Х5М. Скачать подробную информацию

Таблица исполнений DN, мм Обозначение по чертежу Таблица фигур (т/ф) Температура рабочей среды, °С Климатическое исполнение Материал корпусных деталей Приводное устройство, наименование 50÷200 ГА 11014-050÷200 30с76нж от -40°С до +425°С У1 20Л Маховик ГА 12014-050÷200 30с976нж от -40°С до +425°С У1 20Л Электропривод ГА 11014-050÷200-01 30лс76нж от -60°С до +425°С ХЛ1 20ГЛ Маховик ГА 12014-050÷200-01 30лс976нж от -60°С до +425°С ХЛ1 20ГЛ Электропривод ГА 11014-050÷200-02 30нж76нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Маховик ГА 12014-050÷200-02 30нж976нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Электропривод ГА 11014-050÷200-03 30нж76нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Маховик ГА 12014-050÷200-03 30нж976нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Электропривод 250÷400 ГА 15014-250÷400 30с576нж от -40°С до +425°С У1 20Л Редуктор ГА 12014-250÷400 30с976нж от -40°С до +425°С У1 20Л Электропривод ГА 15014-250÷400-01 30лс576нж от -60°С до +425°С ХЛ1 20ГЛ Редуктор ГА 12014-250÷400-01 30лс976нж от -60°С до +425°С ХЛ1 20ГЛ Электропривод ГА 15014-250÷400-02 30нж576нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Редуктор ГА 12014-250÷400-02 30нж976нж от -60°С до +565°С УХЛ1 12Х18Н9ТЛ Электропривод ГА 15014-250÷400-03 30нж576нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Редуктор ГА 12014-250÷400-03 30нж976нж1 от -60°С до +565°С УХЛ1 12Х18Н12М3ТЛ Электропривод
